図面の最新版管理｜協力会社に変更を届ける共有方法

社内の共有フォルダには新しい図面があるのに、協力工場は以前のメール添付を開き、現場には差し替え前の紙が残っている。

図面の最新版管理を見直すなら、会社が使うと決めた版を、どの相手に、誰が届けるかまでを一組で決めます。共有方法は、未確認の相手への連絡や紙の差し替えなど、続けて人が担う仕事も含めて比べます。

図面の最新版管理。協力会社に変更を届けるには。共有する範囲と、連絡・確認を担う人まで決める

更新日時が新しい図面と、使う図面を分ける

社内の図面を更新しても、協力先の手元にある添付や紙は変わりません。置き場を一つにするだけでなく、変更を届ける相手と、届かなかったときに連絡する会社側の担当まで決めておきます。

図面には、製作・施工へ渡すと会社が決めた版と、打ち合わせで検討している新しいデータが並ぶことがあります。ここでは、前者を使用版と呼びます。どの版を使用版にするかは、技術上の判断を担う従来の権限者が決め、共有の仕組みはその判断を受けて配布と連絡を支えます。

使用版を確認する場所を決め、検討用データと旧版の保管先を分けます。保存時刻が新しいファイルを、使用版の場所へ自動で上書きする運用にはしません。

送った、知らせた、受け取ったを混ぜない

既読の表示だけで、内容の理解、技術承認、古い紙の撤去まで済んだとは判断できません。返答を求める相手は、変更が関わる範囲に絞ります。

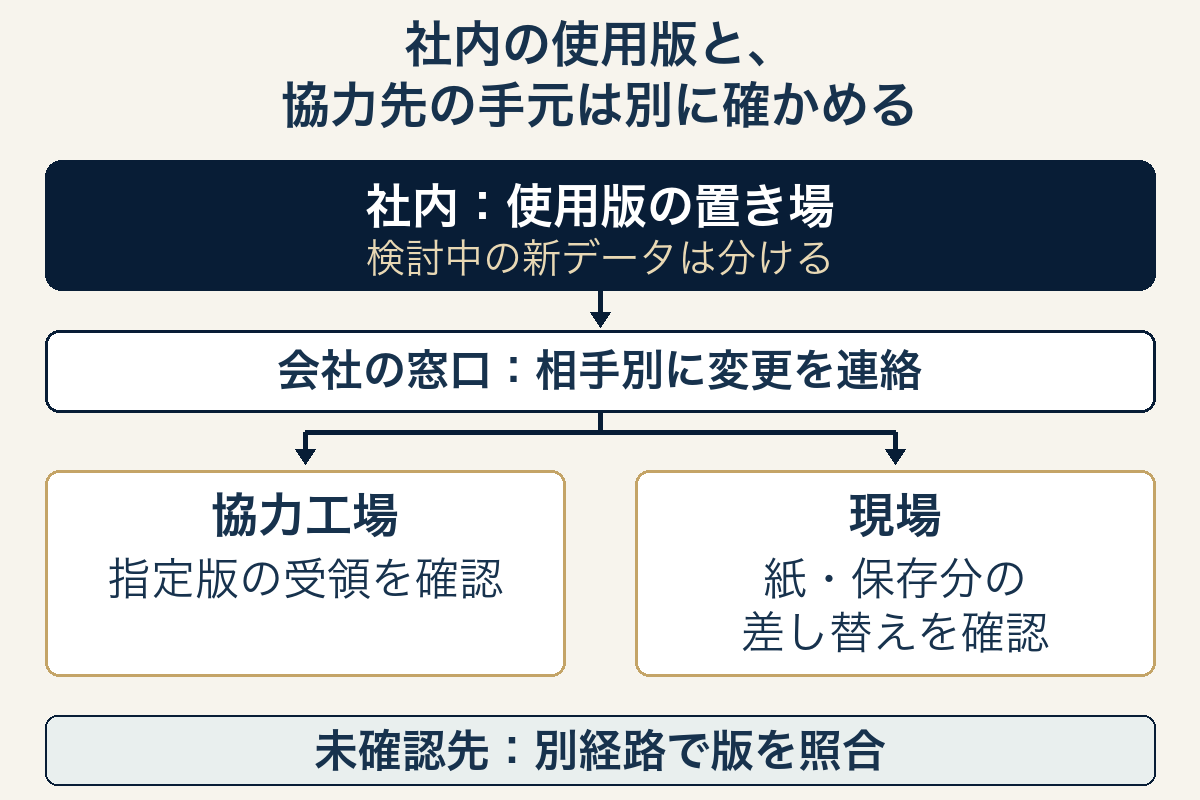

社内の使用版から、会社の窓口を通じて協力工場と現場へ改訂を伝える関係図。検討中データは分け、工場の受領と現場の紙・保存分の差し替えを別々に確かめる。
社内の使用版を更新しても、協力工場の受領と現場の控えの差し替えは別々に確かめる必要があります。

工場と現場を、まとめて確認済みにしない

以下は架空の製作施工会社の運用例です。対象は、協力工場に製作を委託し、社外の施工班へ図面を渡す、進行中の店舗金物の製作・取付案件に限ります。

会社側の連絡窓口は各案件の案件担当、不在時の代行は工事責任者とします。工場の窓口と施工班の責任者を別々に登録したうえで、同じ案件群に起こりうる条件を比べます。

通常の改訂：受け取った相手ごとに記録する

会社が改訂Bを使用版に選んだら、案件担当が、対象図面、変わった箇所、使用版へのリンクを、変更が関わる工場窓口と施工班責任者へ知らせます。

改訂Bは使用版として配布できます。ただし、工場から受領の返事があり、施工班からはまだ返事がなければ、記録は工場のみ受領済みです。案件担当は施工班への連絡を完了にせず、確認を続けます。

共有先に未参加、または返事がない相手

工場が共有サービスに参加していない場合、案件担当が電話で窓口を確かめ、改訂Bを明記した図面をメールなど、相手が受け取れる方法で渡します。参加済みでも返事がなければ、同じく別経路で、開けるかと受領した版を照合します。

使用版Bの送付はできますが、工場分は照合できるまで未確認のままにします。施工班がBを受領済みでも、工場の記録は変えません。

もっと新しいデータが、検討用で届いたとき

改訂Bが使用版のまま、検討中の改訂Cが届く条件です。案件担当はCを検討用の置き場へ分け、検討に関わる相手だけに、その用途を明記して渡します。

製作・施工向けに渡す使用版はBのままです。Cを使用版として配布することは保留し、従来の権限者の判断を待ちます。検討用Cの受領と、使用版Bの受領は別に記録します。

受領の返事はあるが、紙や保存分が古いとき

施工班が改訂Bを受領していても、現場の紙や端末内の保存分が改訂Aのまま、という条件です。案件担当は施工班責任者へBを渡し、作業用の控えの差し替えを依頼します。

Bの再送はできますが、控えの差し替えは返答があるまで未確認です。保管が必要な旧版は作業用と分けてもらい、案件担当が対応を記録します。施工班の返答で、工場側の紙の扱いまで確認済みにはしません。

共有方法は、届く相手と残る仕事で比べる

比べる到達点は、対象案件の使用版を必要な社外の相手が受け取れ、未確認先への連絡と控えの差し替え状況を会社が追えることです。次の選択肢は、順に導入する段階ではありません。相手が使える方法と、担当者が続けられる負担で選びます。

社内外で共通の場所を使う案には、SaaS（インターネット経由で使う既製の業務サービス）があります。

選択肢合う条件とできること続けて人が担う仕事
不要な二重配布をやめる同じ相手にリンクと添付を重ねて送り、別々の版が残っている。相手が使用版を開ける経路を残し、不要な添付配布だけをやめる。届く経路を相手別に確かめる。開けない相手への代替送付と、古い添付・紙の扱いは残る。
今の共有方法をそろえる既存のフォルダ・メールなどで必要な相手に渡せる。使用版の場所、変更の知らせ方、受取人別の記録をそろえる。案件担当が通知、返答の記録、未確認先への連絡を担う。人が追える案件範囲に絞る。
社内外で使う既製サービス相手が参加・利用でき、標準機能で使用版と変更連絡、受領の記録を扱える。共通の場所で案件ごとに共有する。利用者の登録・解除、見せる範囲の管理、使い方の案内。未参加先や紙への連絡も会社に残る。
必要な受け渡しだけ連携・自動化する今の置き場や通知先を残したい。会社が選んだ使用版の登録を合図に、必要な通知や記録の転記だけをつなぐ。通知漏れ・二重通知の確認、接続先の変更対応、失敗時の手作業。受領や紙の差し替えまで自動で済んだとは扱わない。
足りない部分だけ個別開発する案件固有の配布制約を標準機能では満たせず、その制約を外せない。不足する配布先の判定や確認記録だけを作る。仕様の更新、テスト、問い合わせ対応、保守と引継ぎ。誰が維持するか決まらなければ広げない。

標準機能で必要な共有を支えられるなら、連携や開発は追加しません。設定でできることと、人が毎回行うことを分けて確かめます。

この会社なら、既存の共有機能で対象案件を絞る

架空例では、既存の共有サービスに、社外の相手ごとに閲覧範囲を分け、使用版を示し、変更を通知できる標準機能がある設定とします。同社はその機能で運用をそろえ、連携・個別開発は加えません。受領と控えの差し替えは、人が相手別に確認します。

決めることこの会社で決めた内容
対象案件と相手進行中の店舗金物の製作・取付案件。その案件を担当する協力工場の窓口と、社外施工班の責任者を共有先にする。各相手には、担当案件の必要な図面だけを見せる。
使用版を確認する場所既存の共有サービス内にある、案件別の「使用図面」。権限者が使用版に選んだ図面を置き、検討用データと旧版は別の場所に保管する。
変更を知らせる担当と代行案件担当が変更箇所と対象版を連絡し、相手別に返答を記録する。不在時は工事責任者が、同じ記録を見て引き継ぐ。
未参加・未確認先への代替案件担当が電話で相手の窓口を確かめ、必要なら版を明記した図面をメールで送る。開けることと受領版を照合できるまで、その相手は未確認のままにする。
紙と端末に残る図面案件担当が工場窓口と施工班責任者へ、作業用の控えの差し替えを依頼し、返答を別々に残す。保管が必要な旧版は、作業用の図面から分けてもらう。
担当者の時間改訂ごとの連絡、未確認先への確認、控えの差し替え確認は案件担当の業務に組み込む。対応に使った時間を残し、工事責任者が案件配分と合わせて時間を確保する。兼務で追い切れなければ対象案件を増やさない。
共有環境を維持する担当工事責任者が共有先の登録・解除と閲覧範囲を管理し、不在時は業務を引き継いだ案件担当が代行する。相手の窓口が変わったときも、案件担当が連絡先を更新する。
今回含めない範囲検討中図面の自動配布、全取引先の一斉招待、CAD編集環境や全社ファイル基盤の刷新は行わない。
見直し・拡大停止の条件代替連絡が重なって未確認先を追い切れない、相手の担当変更を把握できない、紙の差し替えを確かめられない、維持担当が不在になる。こうした事実が出たら、新たな案件や相手への拡大を止め、対象範囲か共有方法を見直す。

相手への連絡を続けられる範囲で決める

共有方法を選ぶときは、対象案件と協力先、使用版の場所、届かない相手への渡し方、連絡と確認を担う人までを一組で決めます。既存の標準機能でそこまで支えられるなら、開発は足しません。

受取人や使用版が定まらない、別経路の連絡を担えない、維持する担当者がいない。こうした点が残る間は、共有範囲の拡大や自動配布を保留します。協力先のどの確認が残っているかを会社が把握できる範囲が、今回選ぶ共有の範囲です。

使用版の共有に加え、CADの作業場所や保管先も見直す場合は、NASは廃止する？クラウド移行・継続・併用の判断方法で、置き場を分けて検討できます。
